Продажа CFMOTO 625X6 EFI

К сожалению, ATV продается...

О продаже передумал, жалко коника....

пятница, 27 июля 2012 г.

Смазка ушей амортизаторов CFMOTO 625-X6 C EFI

Доброго времени суток уважаемые читатели !
Имеем весьма распространенную проблему на наших квадрах со смазкой подшипников качения в ушах амортизаторов. После заплывов в болотах, после мойки керхером в данный узел попадает вода, что приводит к образованию ржавчины. В дальнейшем их заклинивает и начинает разбивать рычаги подвески.
Процедура приведения в порядок весьма проста и занимает часа 2-3 времени.
Начнем...
Ослабляем колесные гайки, домкратим квадр и скидываем колесо.
Откручиваем болты крепления амортизатора:

Вынимаем амортизатор:

Вынимаем втулки из ушей:

На втулках отчетливо видна ржавчина:

Аккуратно поддеваем минусовой отверткой сальник и вынимаем его:

Вынимаем стопорные кольца аккуратно иначе оно может улететь в любую сторону:

Ржавчина видна и тут:

Вынимаем подшипник:

Очищаем от старой смазки все детали и замачиваем в WD-40 на полчасика.
После отмокания в WD-40, протирам все насухо ветошью и начинам процесс сборки в обратном порядке.
Смазку можно использовать любую, приоритетом является водостойкость. Я использовал смазку, которой шприцую подвеску, она влаго и жаростойкая, но и не густая.

Повторяем тоже самое с оставшимися амортизаторами и наслаждаемся поездками ;)

среда, 4 июля 2012 г.

Иногда встречается проблема с люфтом задних кулаков. CF 625 X6 С

Иногда встречается проблема с люфтом задних кулаков.
Причина кроется в изношенной втулке.

вторник, 12 июня 2012 г.

Цветная электросхема для CFMOTO 625-X6 C EFI

Цветная электросхема для CF625-X6.
Картинка кликабельна.

Запустил новый для себя сервис "Google Locator"
Теперь меня можно отслеживать в режиме онлайн тут - https://www.google.com/latitude/b/0?hl=ru/

суббота, 17 марта 2012 г.

Герметизация и смазка лебедки CFMOTO 625-X6 C EFI

Решил подготовиться к сезону, загерметизировать а заодно и смазать лебедку.

Для того чтобы снять лебедку откручиваем нижние крепления кенгурина и торцевую часть защиты днища внизу (если таковая имеется). Откручиваем площадку с роликами и саму лебедку. Откручиваем клеммы с двигателя лебедки. Слегка тянем на себя кенгурин и вынимаем лебедку.

Так она выглядит в снятом состоянии:

Далее откручиваем площадку с барабаном троса, с торцов две гайки на "10", внизу два потайных болта под шестигранник на "4".

Получаем вот такой вид:

Далее откручиваем два длинных болта под ключ на "8" со стороны крышки со щетками и вынимаем двигатель:

Отсоединяем крышку со щетками от корпуса лебедки:

На фото отчетливо видны следы воды внутри корпуса.

Вынимаем якорь из корпуса, магниты очень сильные:

На металлической части видна ржавчина, на магнитах он тоже присутствует. Аккуратно удаляем ее мелкой наждачкой.

Медные клеммы якоря были грязные:

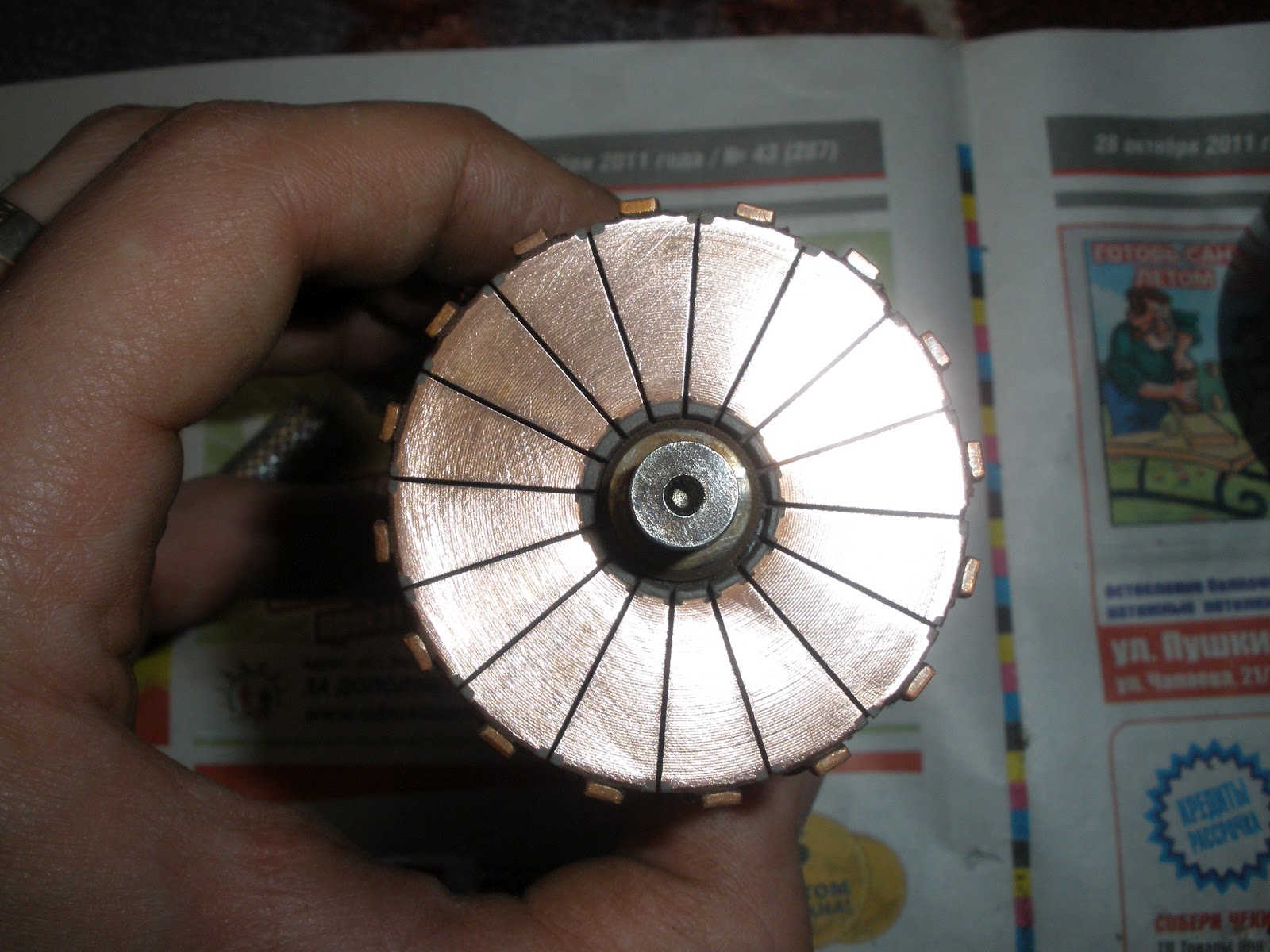

Контакты щеток и якоря тоже зачищаем мелкой наждачкой (без фанатизма), должно выглядеть так:

Далее идет нудная работа по удалению старой смазки полностью, и последующим обезжириванием.

Для смазки решил использовать водостойкую смазку ШРУС-4:

Начинаем сборку. Все работы производим в обратном порядке, набивая смазкой зубья шестерен и ниш:

Ставим в корпус планетарный редуктор и герметизируем место соприкосновения крышки и корпуса:

Садим на место крышку и дополнительно герметизируем снаружи:

Далее начинаем сборку самого двигателя. Рекомендую набить смазкой посадочное место якоря в крышке щеток, у меня оно было сухое абсолютно:

Аккуратно ставим якорь в крышку и герметизируем по периметру:

Я дополнительно нанес герметик и на сам корпус редуктора:

Берем в руки якорь и ставим его на крышку щеток т.е. опираем на нее, и одеваем корпус с магнитами, затем аккуратно соединяем с корпусом редуктора и прокручиваем, излишки герметика вытираем ветошью, получится так:
